termékleírás

A nyomtatott áramköri összeszerelési folyamatunk alapos konzultációval kezdődik, hogy megértsük a pontos előírásait és a tervezési igényeket. Tapasztalt tervezői csapatunk a legújabb szoftver eszközöket használja a terveinek átalakításához és egy teljesen funkcionális prototípus létrehozásához. Miután a prototípust jóváhagyták, akkor a legkorszerűbb PCA-előállítási módszereinket használjuk a következetesség és a minőség biztosítása érdekében minden gyártott PCA-ban.

A kiváló minőségű nyomtatott áramköri összeszerelési szolgáltatások vezető szolgáltatójaként csak kiváló minőségű anyagokat használunk, és betartjuk a szigorú minőség-ellenőrzési folyamatokat annak biztosítása érdekében, hogy a PCA-tervek megfeleljenek az összes vonatkozó ipari szabványnak és rendeleteknek. Ezenkívül versenyképes árakat kínálunk PCA -szolgáltatásaink számára, és a költségvetésen belül dolgozunk a lehető legjobb eredmények elérése érdekében.

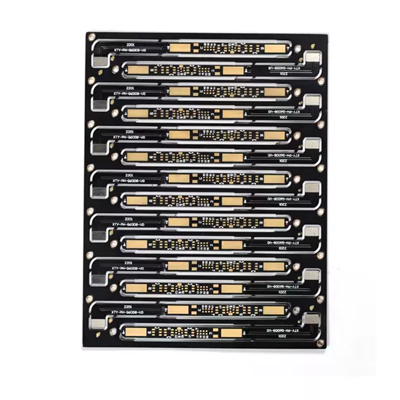

A Hoshineo LCD-Tech szabványos fekete forrasztó maszk nyomtatott áramköri lap által biztosított standard fekete forrasztó maszk PCB egy olyan PCB-t, amely fekete forrasztási maszkot használ a rézfólia vonalának és a táblán lévő padnak a védelme érdekében.

Hoshineo lcd-tech standard fekete forrasztás maszk PCB termék funkció és specifikáció

Tétel	Meghatározás
1	Rétegréteg	1-18-os
2	Anyag	FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, Kerámia, Crockery Fém-hátú laminátum
2	Anyag
3	Felszíni befejezés	HASL (LF), arany bevonás, elektroless nikkel -merítés arany, merülő ón, OSP (Entek)
4	Befejeződeszka vastagsága	0,2 mm-6,00 mm (8mill-126 millió)
5	Réz vastagság	1/2 oz min; 12 oz max.
6	Forrasztó maszk	Zöld/fekete/fehér/piros/kék/sárga
7	Min.Trace szélesség és vonal távolság	0,075 mm/0,1 mm (3mill/4mil)
8	Min. lyuk átmérője a CNC -szárításhoz	0,1 mm (4mil)
9	Min. lyuk átmérője lyukasztáshoz	0,9 mm (35 millió)
10	Legnagyobb panel méret	610 mm*508 mm
11	Lyukas poziton	+/- 0,075 mm (3mil) CNC DRISTING
12	A vezető szélessége (W)	0,05 mm (2mil) vagy; +/- Az eredeti műalkotások 20% -a
13	Lyuk átmérője (H)	PTH L: +/- 0,075 mm (3mil); Nem-PTH L: +/- 0,05 mm (2mil)
14	Vázlati tolerancia	0,125 mm (5 millió) CNC útválasztás; +/-0.15mm(6mil) by Punching
15	Warp & Twist	0,70%
16	Szigetelési ellenállás	10KOHM-20MOHM
17	Vezetőképesség	<50ohm
18	Tesztfeszültség	10-300V-os
19	Panel méret	110 × 100 mm (perc); 660 × 600 mm (max)
20	Rétegréteg téves regisztráció	4 réteg: 0,15 mm (6 millió) Max; 6 réteg: 0,25 mm (10 millió) Max
21	Min.A belső réteg pqttern -jétől a cörgésig terjedő hely	0,25 mm (10 millió)
22	Min.A belső réteg oulineto áramköri mintázata között	0,25 mm (10 millió)
23	Tábla vastagság tolerancia	4 réteg: +/- 0,13 mm (5mil); 6 réteg: +/- 0,15 mm (6mil)
24	Impedanciaszabályozás	+/- 10%
25	Más járat	+-/10%

Hoshineo lcd-tech standard fekete forrasztó maszk pcbusage forgatókönyv

High-end elektronika: A csúcskategóriás fogyasztói elektronikai termékek, például okostelefonok, táblagépek, csúcskategóriás audio stb., A standard fekete forrasztási maszk NYÁK nemcsak kiváló áramköri védelmet nyújthat, hanem javíthatja a termék általános textúráját és szépségét, hogy megfeleljen a fogyasztók magas termék megjelenésére vonatkozó követelményeinek.

Orvosi berendezések: Az orvosi berendezések általában magas követelményekkel rendelkeznek a termékek megjelenésére és azonosítására, és a szokásos fekete forrasztási maszk PCB egyedi fekete megjelenése segít megkülönböztetni és azonosítani a berendezéseket, miközben megfelel az áramkör stabilitásának és biztonságának szigorú követelményeinek.

Magas hőmérsékleti környezet: A Fekete Fekete Szaporodó Maszk NYÁK számára képes ellenállni a magas hőmérsékletnek a magas hőmérsékletű hegesztési folyamat során, tehát az elektronikus termékekben széles körű alkalmazásokkal rendelkezik, amelyek magas hőmérsékletű hegesztést igényelnek, vagy magas hőmérsékletű környezetben, például autóipari elektronikában, ipari vezérlőberendezésekben stb.

Nedvességálló és korróziógátló követelmények: A fekete forrasztott blokkréteg jó nedvességálló és korrózióellenes tulajdonságokkal rendelkezik, és olyan elektronikus termékekhez alkalmas, amelyeknek hosszú ideig nedves vagy korrozív környezetben kell működniük, például tengeri detektáló berendezések, kémiai berendezések vezérlőpultja és így tovább.

Optikai szkennelés és azonosítás: Egyes esetekben, amikor az áramköri lapon lévő vonalkódok vagy jelek optikai szkennelése vagy azonosítása szükséges, a szokásos fekete forrasztási maszk PCB tiszta és stabil hátteret nyújthat, javítva az optikai szkennelés pontosságát és megbízhatóságát.
