Ez az útmutató segít gyorsan megérteni a nyomtatott áramköri lapokat.

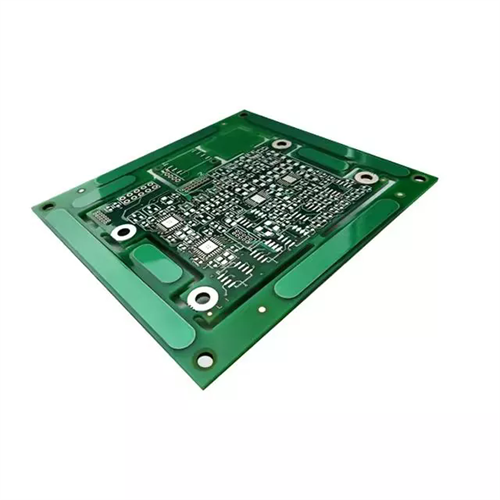

A PCB, más néven áramköri lap, fontos elektronikai alkatrész.
1. A hagyományos áramköri lapok a kapcsolási rajz és az elrendezés kinyomtatásával készülnek fotoreziszt módszerrel, innen ered a nyomtatott áramkör elnevezés. Jelenleg a legtöbb áramköri lapot egy csatolt fotoreziszttel (laminátum vagy bevonat) vonják be, amelyet azután exponálnak és előhívnak, mielőtt az áramköri lapot maratni lehessen.
2. Az áramköri lapokat egyoldalas, kétoldalas és többrétegű lapokra osztják. A legalapvetőbbenPCB, az egyik oldalon az alkatrészek, a másik oldalon a vezetékek koncentrálódnak; az ilyen típusú PCB-ket egyoldalas táblának nevezik. A kétoldalas táblán mindkét oldalon réznyomok vannak, és a két réteg közötti vezetékek átmeneteken keresztül csatlakoztathatók a szükséges hálózati kapcsolat kialakításához. A többrétegű kártya olyan nyomtatott áramköri kártyát jelent, amely három vagy több vezetőképes mintázatú réteget tartalmaz, amelyeket szigetelő anyagok választanak el, és laminálnak egymáshoz, és a vezetőképes mintákat szükség szerint összekapcsolják.
3. Az áramköri lap főként forrasztóbetétekből, átmenőnyílásokból, rögzítőnyílásokból, vezetékekből, alkatrészekből, csatlakozókból, töltőanyagokból és elektromos határvonalakból áll. Az egyes komponensek fő funkciói a következők:
| 1 | Párna |
Alkatrészek forrasztásához használt fém furatok |
| 2 | Lyukon keresztül |
Beleértve a fém átmenő lyukakat és a nem fém átmenő lyukakat; fém átmenő furatokat használnak az egyes rétegek alkatrészei közötti csapok összekötésére |
| 3 | Szerelési lyuk |
Az áramköri lap rögzítésére szolgál |
| 4 | Karmester |
Rézfólia hálózat, amelyet alkatrészcsapok csatlakoztatására használnak |
| 5 | Csatlakozó |
Alkotóelemek áramköri lapok közötti csatlakoztatására szolgál |
| 6 | Töltőanyag |
Rézhuzalnak a földelő hálózatra történő alkalmazása hatékonyan csökkentheti az impedanciát |
| 7 | Elektromos határ |
Az áramköri lap méretének meghatározására szolgál |
